Второй склад в Осиново: 6 камер и 340 метров трасс
Оборудование на объекте
Задача заказчика
Второй объект того же заказчика — после первого склада он обратился повторно, когда потребовалось закрыть наблюдением ещё одну площадку. Задача стандартная для склада: зоны приёмки и отгрузки, ворота, проезды и периметр. Особенность в геометрии: постройки на территории разнесены, поэтому кабельные трассы получались длинными.
Как решили

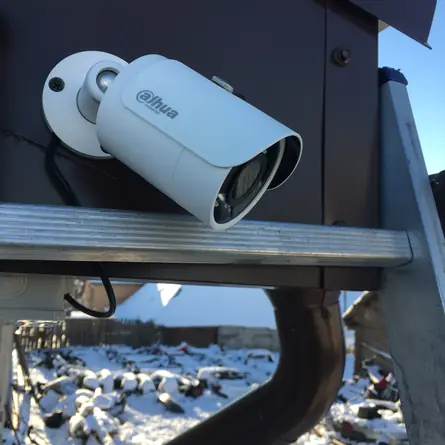

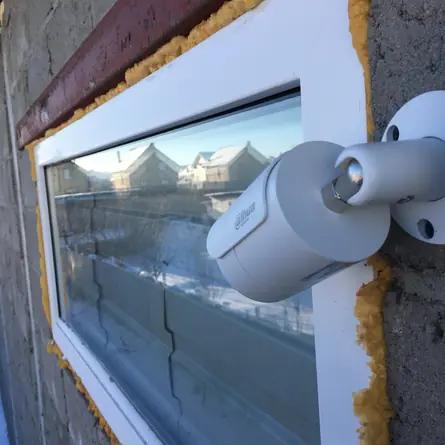

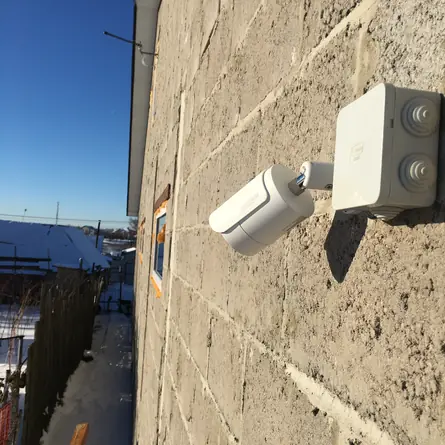

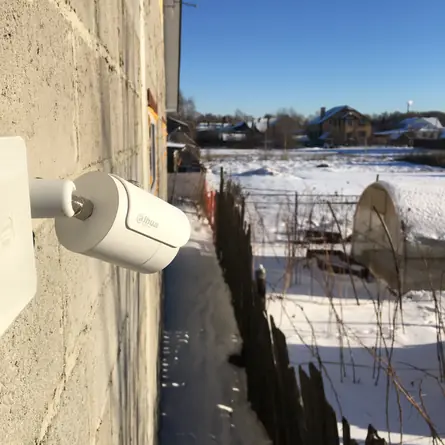

Установили 6 уличных цилиндрических камер 2 Мп с ИК-подсветкой на 30 метров по периметру и в рабочих зонах. Записи ведёт 8-канальный мультиформатный видеорегистратор с диском 2 ТБ, два канала остаются свободными. Кабельных трасс потребовалось 340 метров — почти по шестьдесят на камеру. Трассы убраны в гофрированные трубы ПНД трёх диаметров: магистральные участки, где идёт несколько кабелей, в трубу потолще, отводы к отдельным камерам — в тонкую. Регистратор выведен на монитор, настроен удалённый доступ. Монтаж занял 1 день.
Заказчик пришёл во второй раз — после первого склада, который мы оснащали ранее. Повторное обращение для нас показатель более объективный, чем любой отзыв: систему уже год эксплуатировали, и когда понадобилось закрыть вторую площадку, вопрос выбора подрядчика не стоял.
Главная особенность этого объекта — протяжённость. Шесть камер, но 340 метров кабеля: постройки разнесены по территории, и до дальних точек линия идёт через весь участок. Это тот случай, когда стоимость определяется не количеством камер, а длиной трасс — работа по прокладке здесь обошлась дороже самих камер. Поэтому на объектах со сложной геометрией мы всегда считаем метраж до подписания, а не по факту.
Все трассы уложены в гофрированную трубу ПНД, причём трёх разных диаметров. Логика простая: там, где от регистратора идёт пучок из нескольких кабелей, нужна труба потолще, а на отводах к отдельным камерам достаточно тонкой. Экономия здесь копеечная, а смысл в другом — в трубу нужного диаметра кабель ложится свободно, его можно протянуть или заменить, не вскрывая трассу целиком. Регистратор взят восьмиканальный при шести камерах, запас на расширение остаётся.
Частые вопросы
Есть ли ограничение по длине кабеля для аналоговых камер?
Да. Для HDCVI при разрешении 1080p качественный комбинированный кабель уверенно работает на дистанции до 300 метров на одну линию. На этом объекте суммарно проложено 340 метров, но самая длинная отдельная линия заметно короче предела.
Зачем использовать гофрированные трубы разных диаметров?
Диаметр подбирается под число кабелей в пучке. На магистральных участках идёт несколько линий, там нужна труба потолще, на отводах к камерам достаточно тонкой. В трубе подходящего размера кабель лежит свободно и его можно заменить, не вскрывая всю трассу.
