Как подключить аналоговую камеру видеонаблюдения

От зачистки кабеля до готовой установки — 11 шагов с иллюстрациями

Перед началом

Что нужно знать

🔌
Кабель
Используйте коаксиальный кабель RG-59 или RG-6 с отдельными жилами питания
⚡
Полярность
Красный провод всегда «+». Перепутанная полярность выведет камеру из строя
🔧
Инструмент
Понадобятся стриппер или нож, отвёртка и монтажная коробка
📡
BNC-разъём
Центральная жила — сигнал «+», оплётка — экран. Затягивайте по часовой стрелке
Инструкция

Подключение шаг за шагом

Следуйте порядку — каждый шаг важен для надёжного сигнала и долгой службы камеры

1

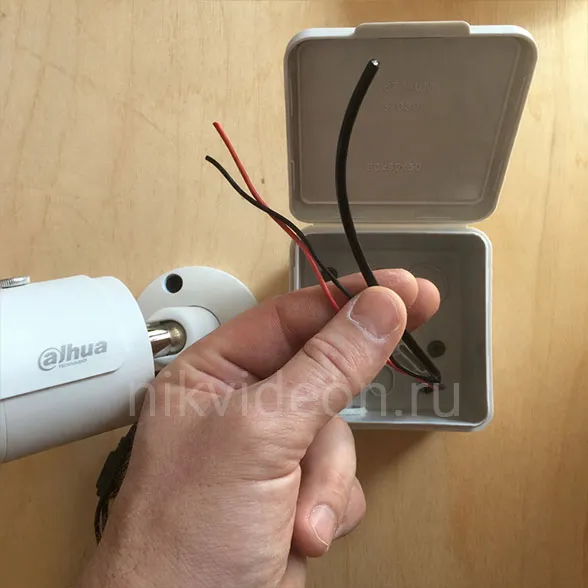

Снимаем внешнюю изоляцию кабеля видеонаблюдения

Снимаем внешнюю оболочку кабеля

2

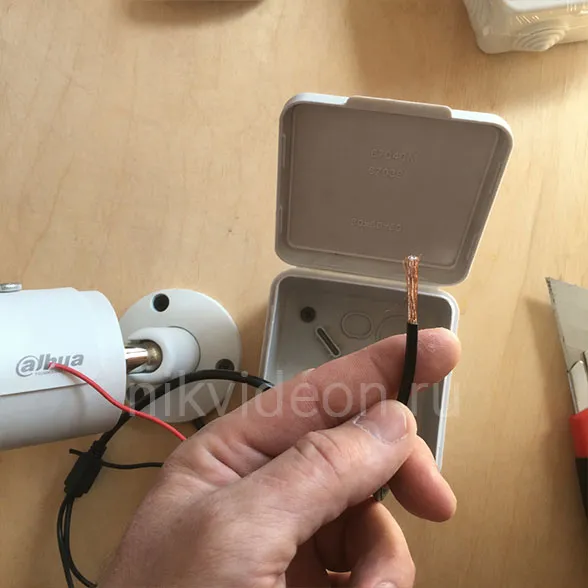

Зачистка сигнальной жилы камеры видеонаблюдения

Убираем изоляцию с сигнальной жилы примерно на 2 см

3
Скрутка оплетки кабеля видеонаблюдения

Скручиваем оплётку в отдельную жилу для удобного подключения

4

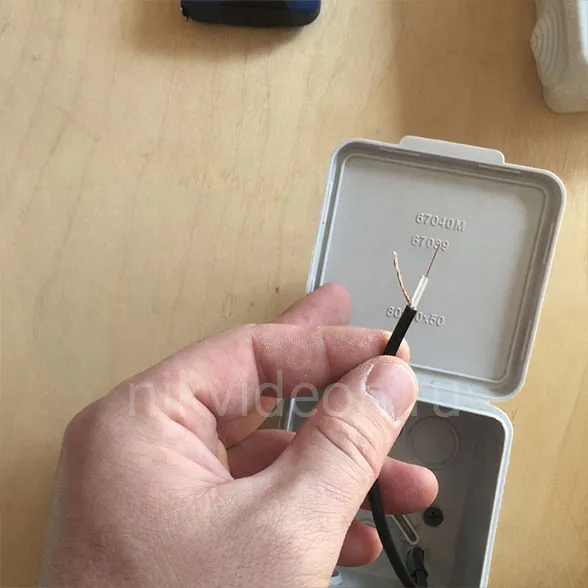

Зачистка центральной жилы видеокабеля

Снимаем около 1 см изоляции центральной жилы

5

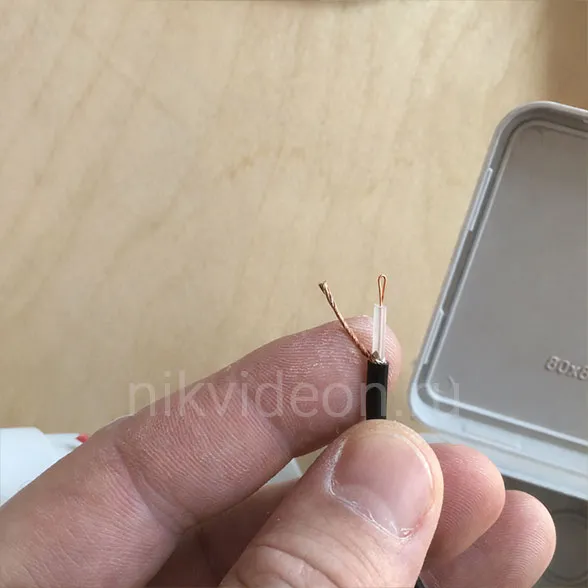

Фиксация центральной жилы камеры

Сгибаем жилу пополам для надёжной фиксации в клемме

6

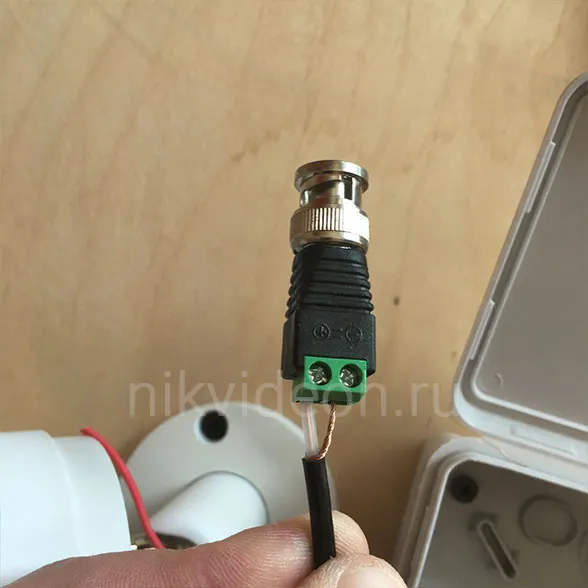

Подключение BNC разъема видеонаблюдения

Подключаем жилы к BNC-разъёму. Центральная жила всегда «+»

7
Зачистка питания камеры видеонаблюдения

Очищаем жилы питания на 3–4 мм

8

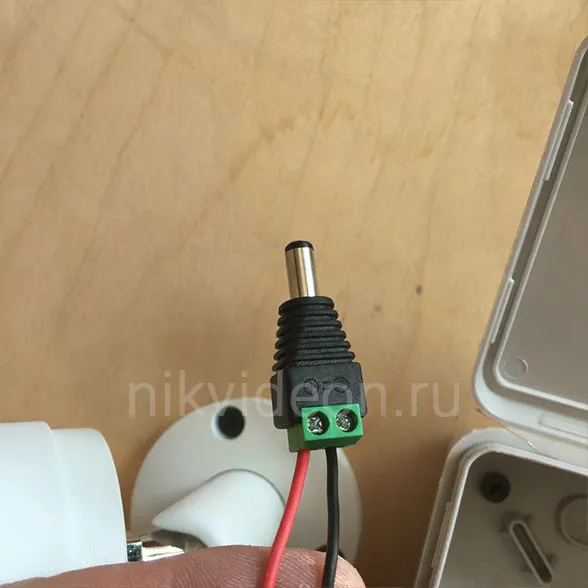

Подключение питания видеокамеры

Подключаем разъём питания: красный провод «+». Соблюдаем полярность

9

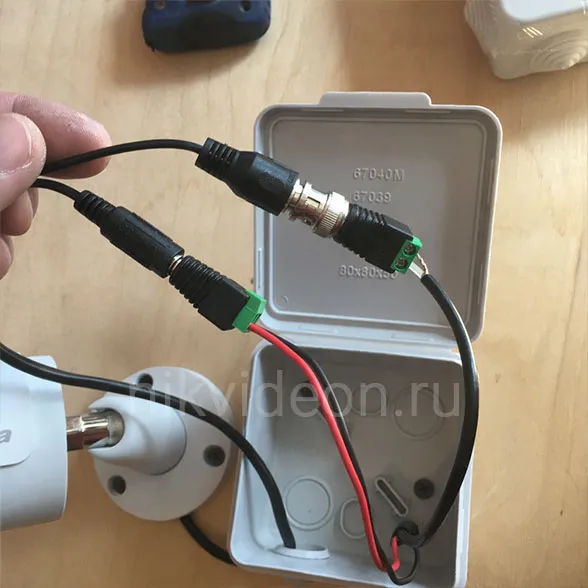

Подключение камеры видеонаблюдения

Подключаем разъёмы к камере. BNC подкручиваем по часовой стрелке

10

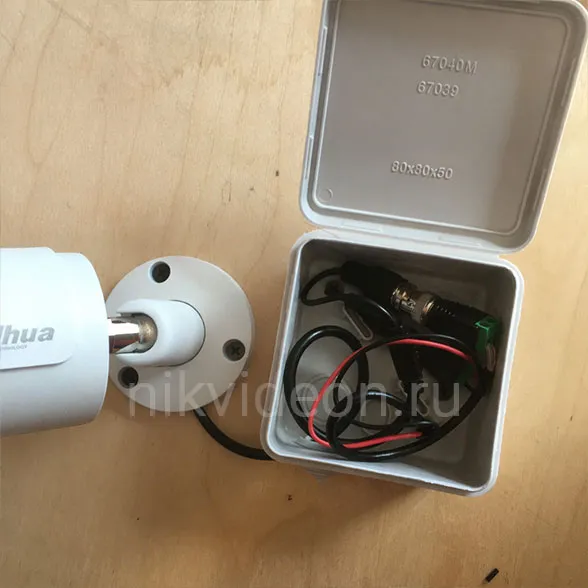

Укладка кабеля в коробке видеонаблюдения

Аккуратно размещаем все соединения внутри коробки

11

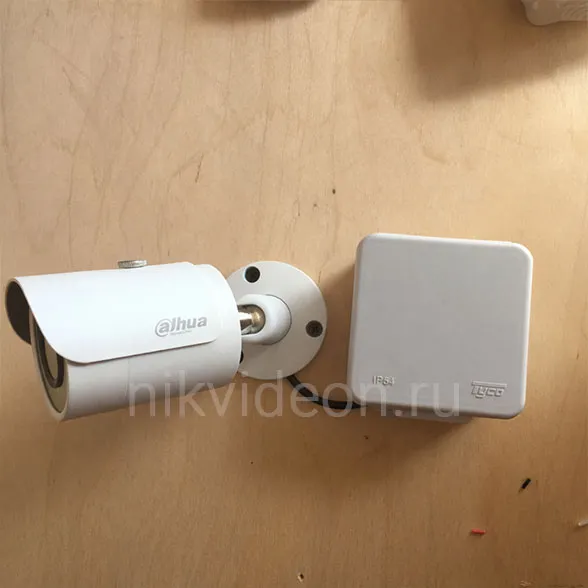

Готовая установка камеры видеонаблюдения

Камера подключена и готова к работе ✓
