Бизнес-центр в центре Казани: 8 камер 5 Мп по готовой сети
Оборудование на объекте
Задача заказчика
Небольшой бизнес-центр в историческом центре Казани. Требовался контроль периметра здания и внутренних лестничных площадок — зон общего пользования, за которые отвечает управление здания. Основная сложность в самом здании: капитальные стены, по которым нельзя штробить, и ограничения на прокладку новых трасс, обычные для исторической застройки.
Как решили
Установили 8 IP-камер 5 Мп: 4 уличные цилиндрические по периметру здания и 4 купольные на лестничных площадках. Прокладку новых трасс свели к минимуму — часть камер подключили по уже существующей компьютерной сети здания, где нашлись свободные линии. Это позволило обойтись 60 метрами нового кабеля там, где обычно потребовалось бы в несколько раз больше. Питание камер по PoE через 8-портовый коммутатор. Записи ведёт 8-канальный регистратор 4K с диском 2 ТБ. Уличные камеры убраны в коммутационные коробки. Настроен удалённый доступ.
Монтаж в историческом здании — всегда компромисс между тем, что хочется сделать по-инженерному правильно, и тем, что позволяет само здание. Капитальные стены толщиной в полметра, по которым нельзя штробить, лепнина, которую нельзя трогать, требования к сохранению облика — всё это резко ограничивает свободу в прокладке трасс. Тянуть новый кабель по фасаду и лестничным клеткам исторического центра означало бы испортить именно то, ради чего люди снимают здесь офисы.
Выход нашёлся в том, что в здании уже была проложена компьютерная сеть, и часть её линий пустовала — розеток оказалось больше, чем реально использовалось. IP-камеры работают по той же витой паре, что и компьютеры, поэтому свободные линии удалось задействовать под видеонаблюдение. Там, где дотянуться до камеры новым кабелем было невозможно без ущерба для интерьера, использовали готовую сеть. В результате нового кабеля ушло всего 60 метров на восемь камер.

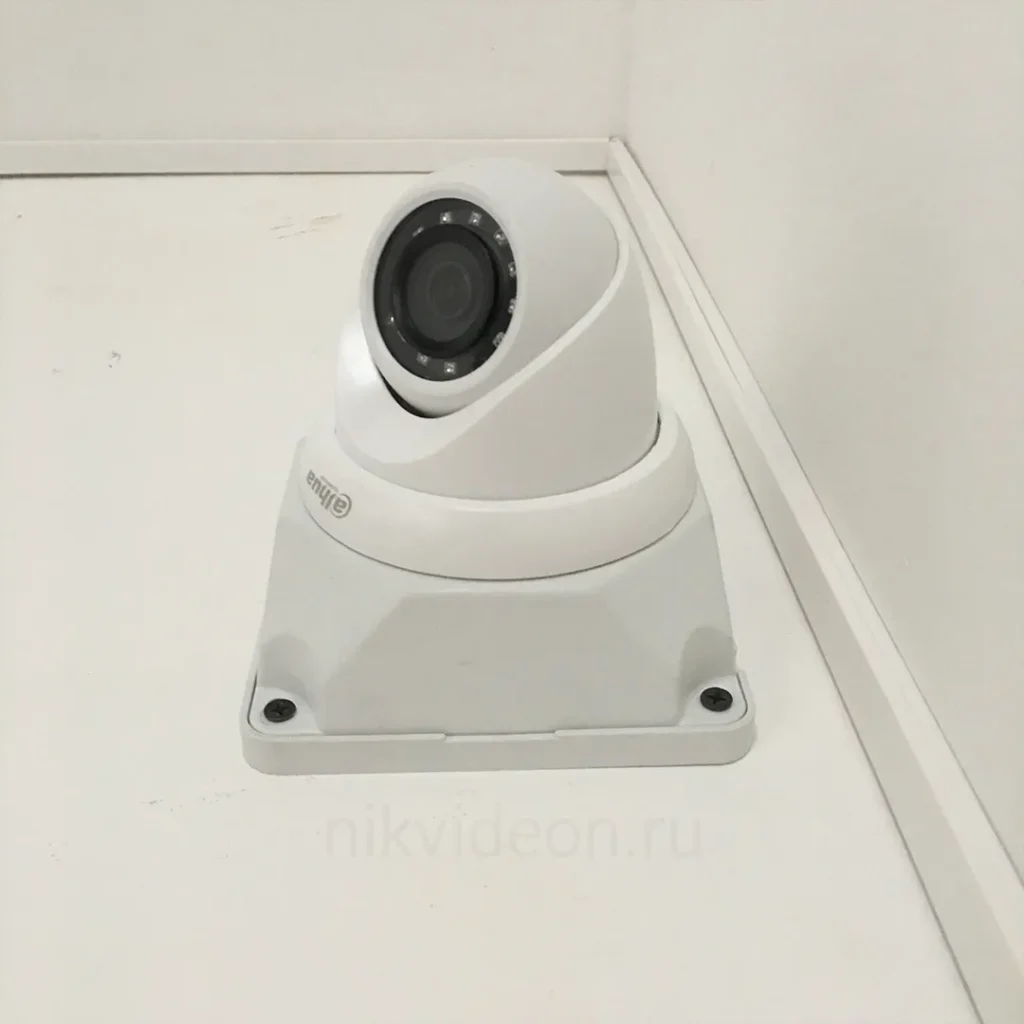

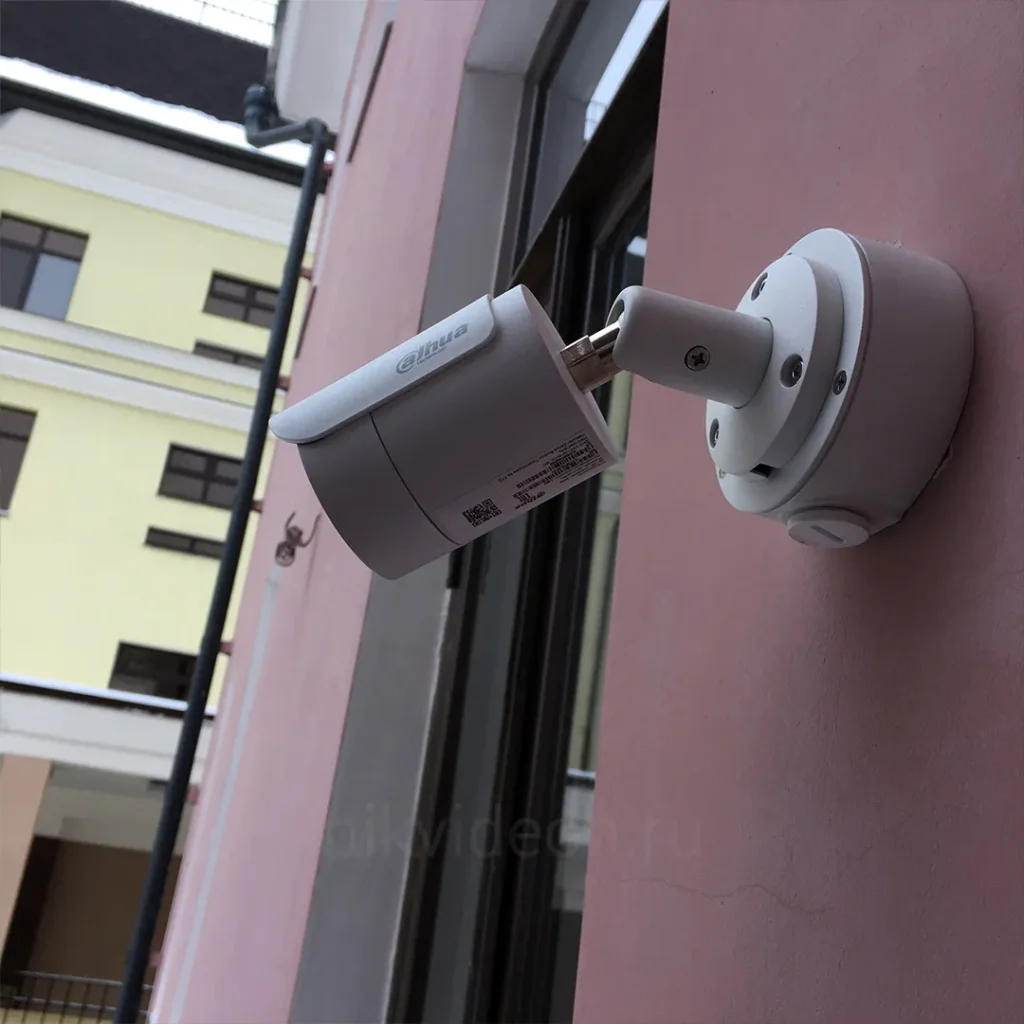

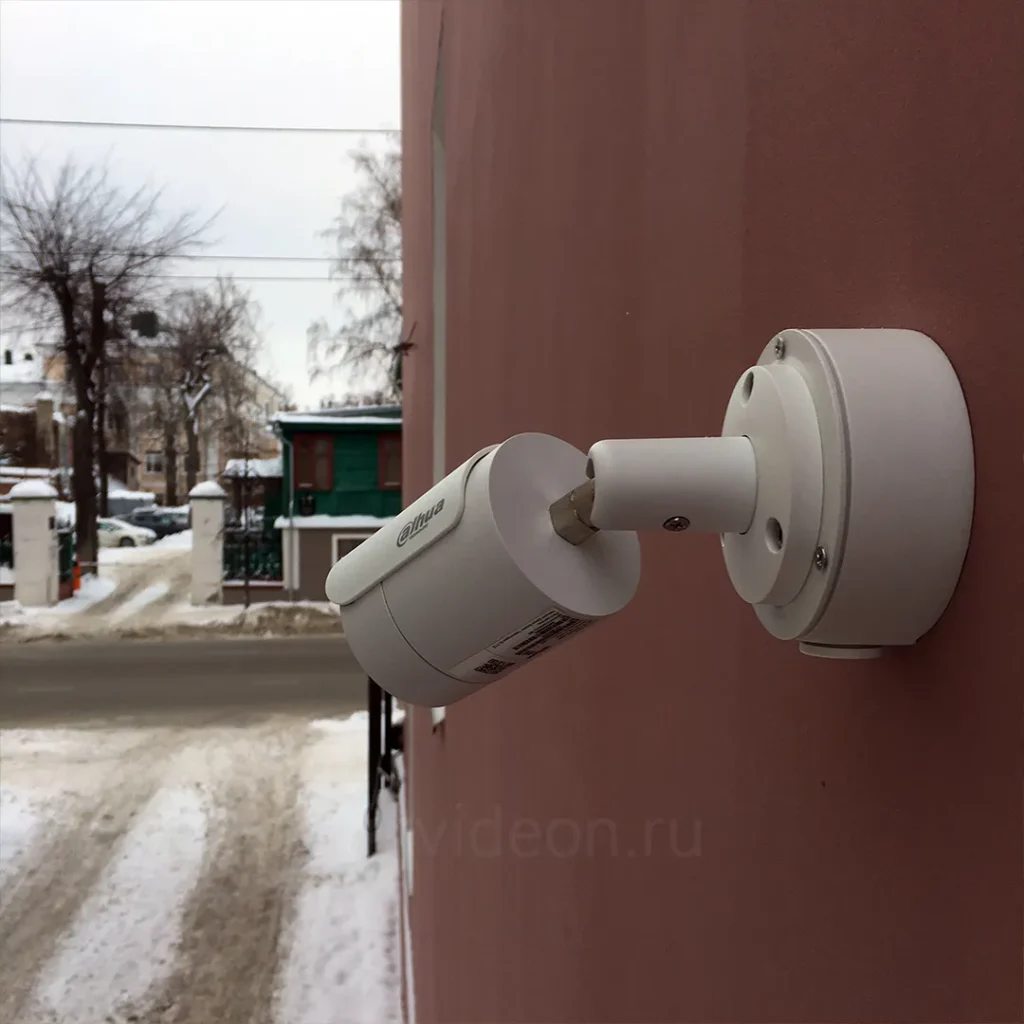

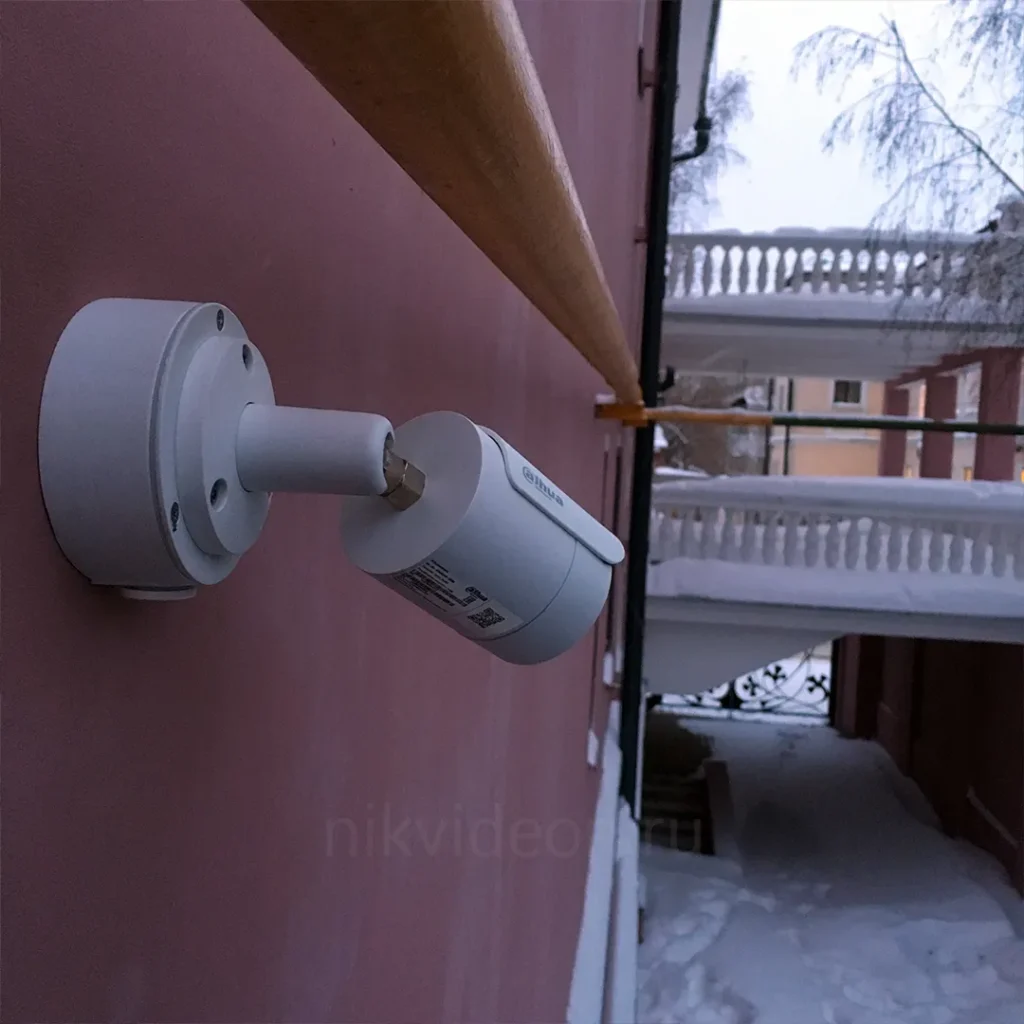

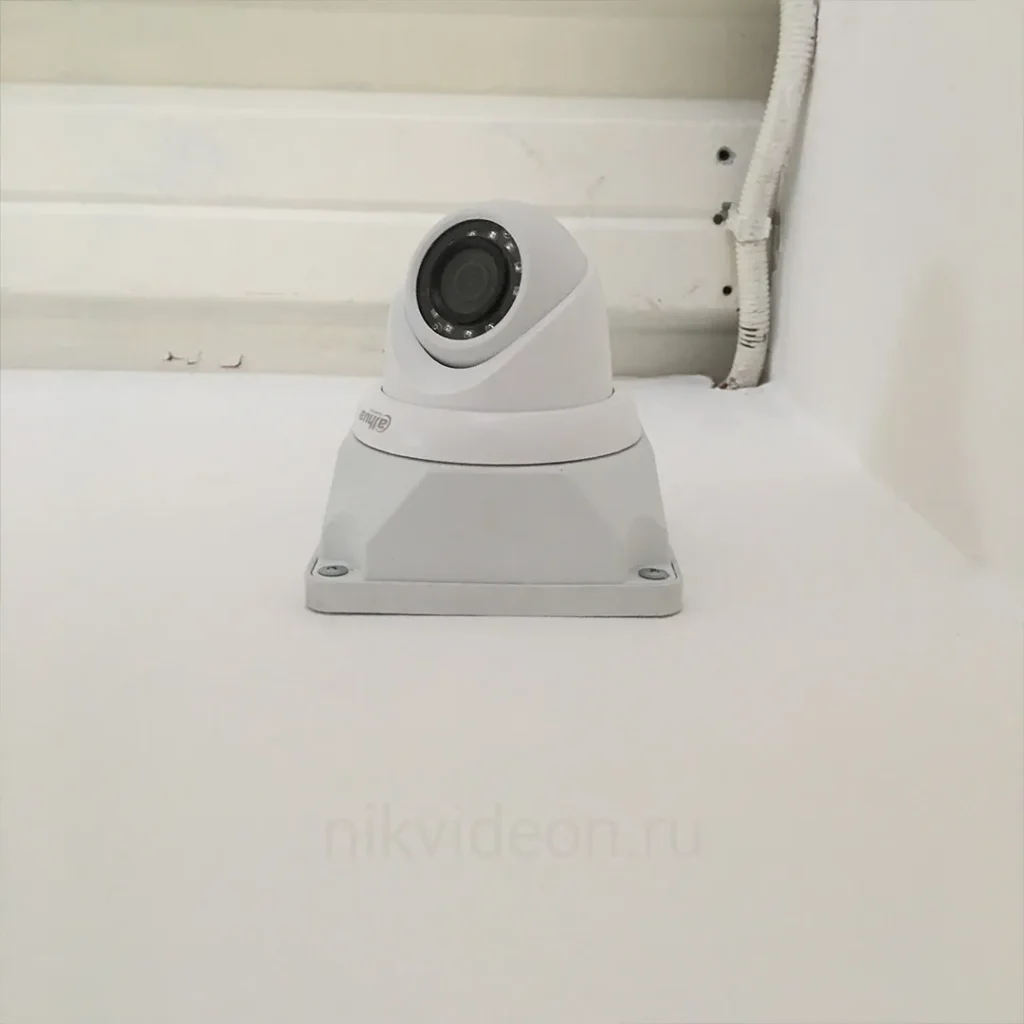

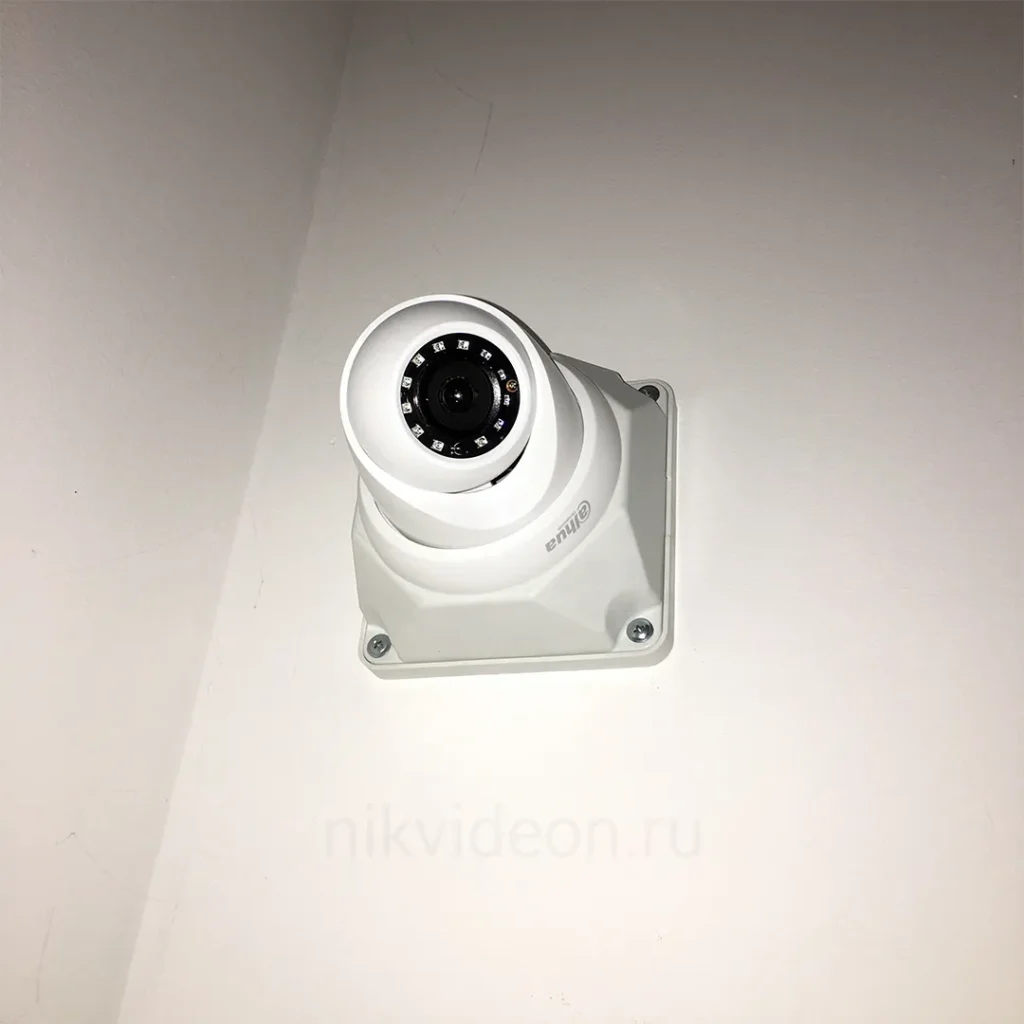

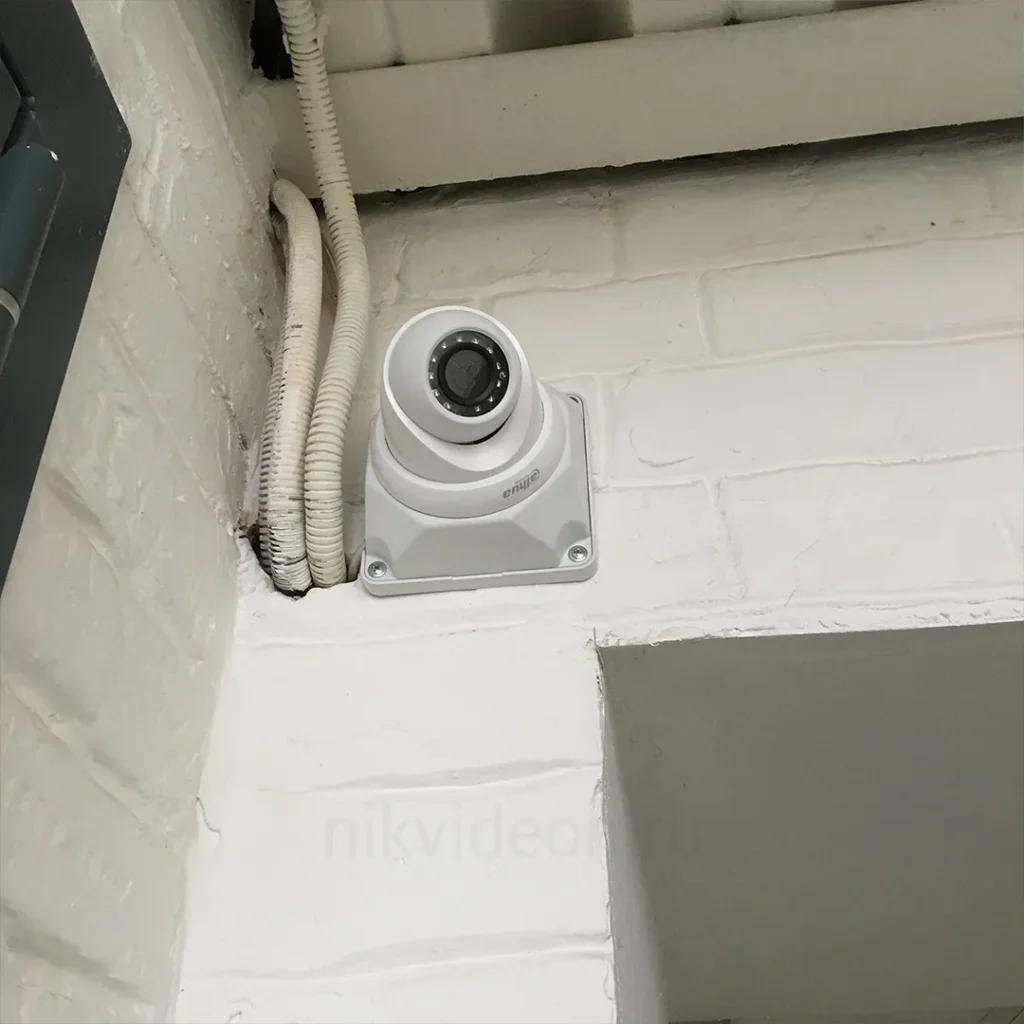

По составу: четыре уличные камеры закрывают периметр, четыре купольные — лестничные площадки. Разрешение 5 Мп выбрано с запасом: в зонах общего пользования важно при необходимости разобрать, кто именно поднимался по лестнице или подходил к входу. Система собрана на IP с питанием по PoE, уличные камеры убраны в коммутационные коробки для защиты соединений. Регистратор 4K оставляет запас по разрешению на случай замены камер на более детальные.
Частые вопросы
Можно ли подключить камеры к существующей компьютерной сети здания?
Да, если это IP-камеры и в сети есть свободные линии. Они работают по той же витой паре, что и компьютеры. На этом объекте часть камер запитали по готовой сети, что позволило почти не прокладывать новый кабель.
Как ведётся монтаж в историческом здании?
С минимальным вмешательством в конструкции и облик. Штробление капитальных стен и прокладка трасс по фасаду исключаются, поэтому по возможности используются существующие каналы и сети, а новый кабель прокладывается скрыто в кабель-каналах.
