Дом в посёлке Восточный: регистратор и монитор на разных этажах
Оборудование на объекте
Задача заказчика
Двухэтажный частный дом с уже сделанным ремонтом. Требовался обзор участка по периметру и удобный просмотр внутри дома. Сложность была в планировке: интернет и роутер на втором этаже, а смотреть картинку хозяину удобнее на первом. При этом ремонт уже завершён, штробить стены и тянуть кабель через перекрытия было нельзя.
Как решили

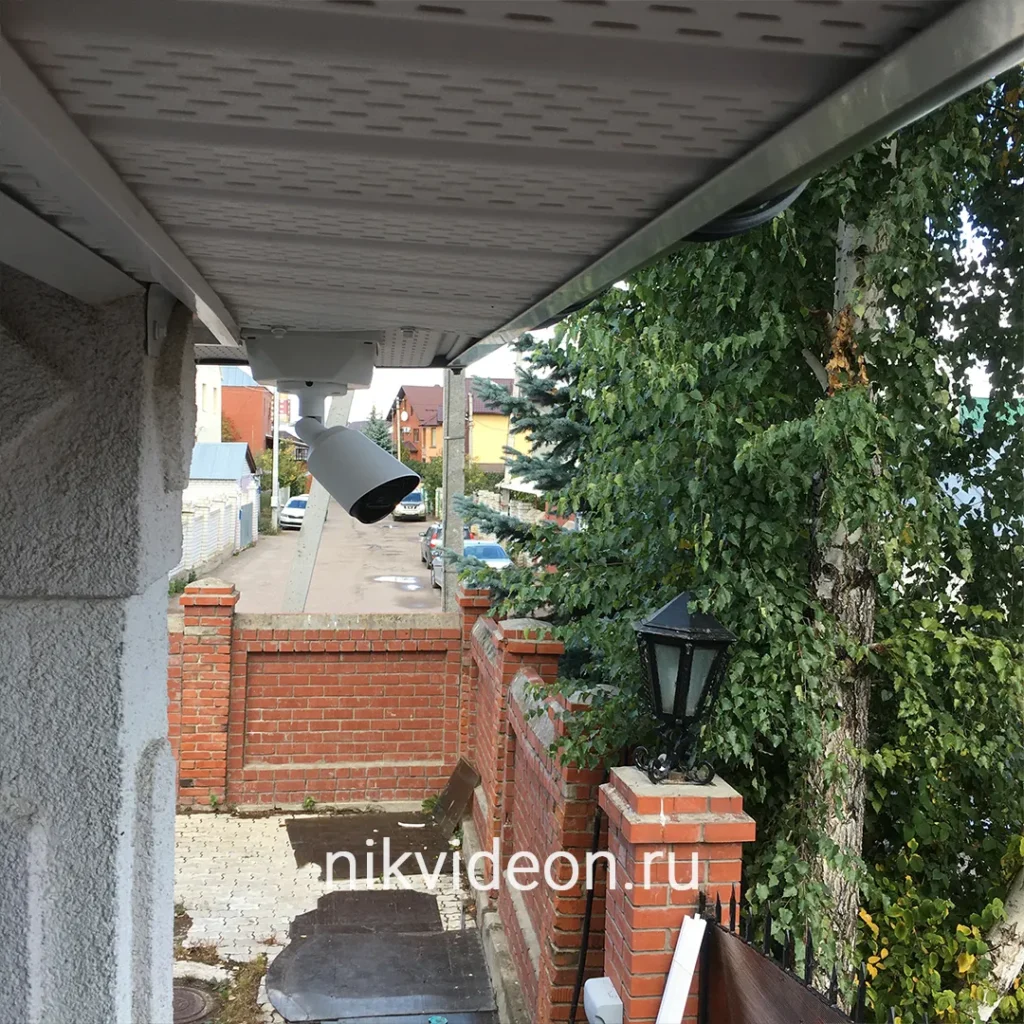

Установили 5 уличных камер 2 Мп с ИК-подсветкой по периметру дома. Записи ведёт 8-канальный видеорегистратор с диском 2 ТБ. Регистратор разместили на втором этаже рядом с роутером — так его сразу подключили к интернету для удалённого доступа. Монитор поставили на первом этаже, где хозяину удобнее, а сигнал до него пробросили не отдельным кабелем через перекрытие, а по витой паре через HDMI-удлинитель. Кабельные трассы, поскольку ремонт был готов, проложили снаружи по стене в кабель-каналах. Настроен удалённый доступ. Монтаж занял 1 день.
Этот объект — про то, что монтаж почти всегда подстраивается под уже готовый дом, а не наоборот. Ремонт был завершён, поэтому привычный способ прокладки — скрытно в стенах — отпадал. Трассы пустили снаружи по стене в кабель-каналах: аккуратно, вдоль архитектурных линий, без вскрытия отделки. Снаружи кабель-канал ещё и защищает кабель от солнца и механических повреждений.
Основная инженерная задача была внутри. Интернет в доме заведён на второй этаж, и логично было поставить регистратор рядом с роутером — тогда он сразу в сети, и удалённый доступ работает без дополнительных линий. Но смотреть камеры хозяину удобнее на первом этаже. Тянуть HDMI-кабель с этажа на этаж через перекрытие в готовом доме — это как раз то самое штробление, которого мы избегали.

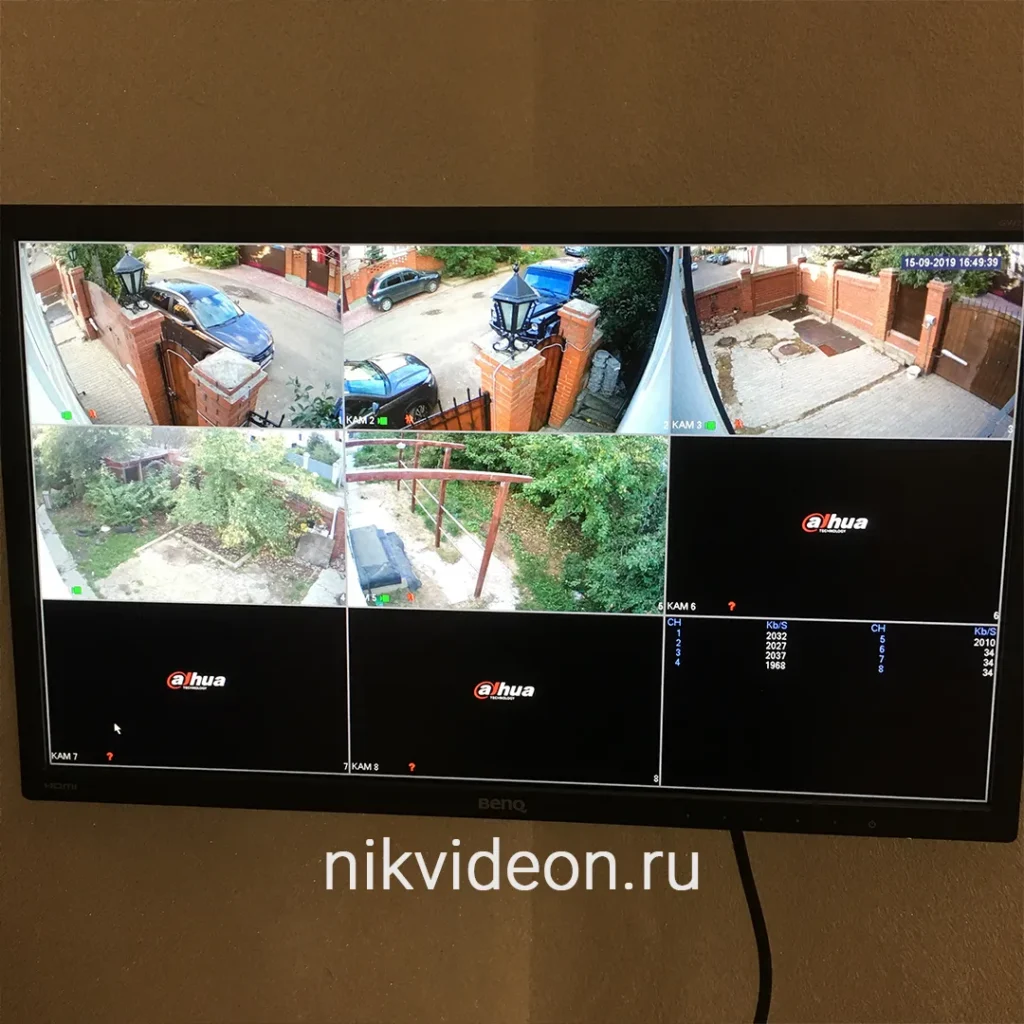

Решили иначе. HDMI-сигнал умеет передаваться по обычной витой паре через пару компактных переходников: один у регистратора, второй у монитора. Между этажами прокинули тонкую сетевую линию вместо толстого HDMI-кабеля, её проще спрятать, и монитор на первом этаже показывает картинку так, будто подключён напрямую. Пять камер по периметру закрывают въезд, фасад и двор, регистратор восьмиканальный оставляет запас на расширение. Гарантия на оборудование и работы — 12 месяцев.
Частые вопросы
Можно ли поставить видеонаблюдение, если ремонт уже сделан?
Да. Когда скрытая прокладка в стенах невозможна, трассы ведут снаружи по стене в кабель-каналах — аккуратно и без вскрытия отделки. На этом объекте так и сделали, ремонт не пострадал.
Как вывести монитор далеко от регистратора без длинного HDMI-кабеля?
Через HDMI-удлинитель по витой паре: два компактных переходника передают сигнал по обычной сетевой линии. Здесь регистратор стоит на втором этаже у роутера, а монитор на первом — их соединили тонким сетевым кабелем вместо HDMI.
